Устройство коленчатого вала: виды и возможные неполадки

Содержание:

• Принцип работы и устройство коленчатого вала
• Основные компоненты коленчатого вала
• Датчик коленчатого вала двигателя
• Неисправности коленчатого вала
• Задиры шатунных шеек кривошипа
• Срез шпонки кривошипа
• Износ отверстий фланца
• Течь из-под сальников коленвала
• Заключение

Коленчатый вал — одна из самых ключевых деталей двигателя, которая принимает на себя значительную нагрузку в процессе работы автомобиля. Он преобразует поступательное движение поршней в вращательное движение, обеспечивая работу двигателя. Однако, несмотря на его важность и износостойкость, коленчатый вал может подвергаться различным повреждениям и неисправностям. В этой статье мы подробно рассмотрим устройство коленчатого вала, его основные функции, а также типичные неполадки, с которыми сталкиваются специалисты автосервисов.

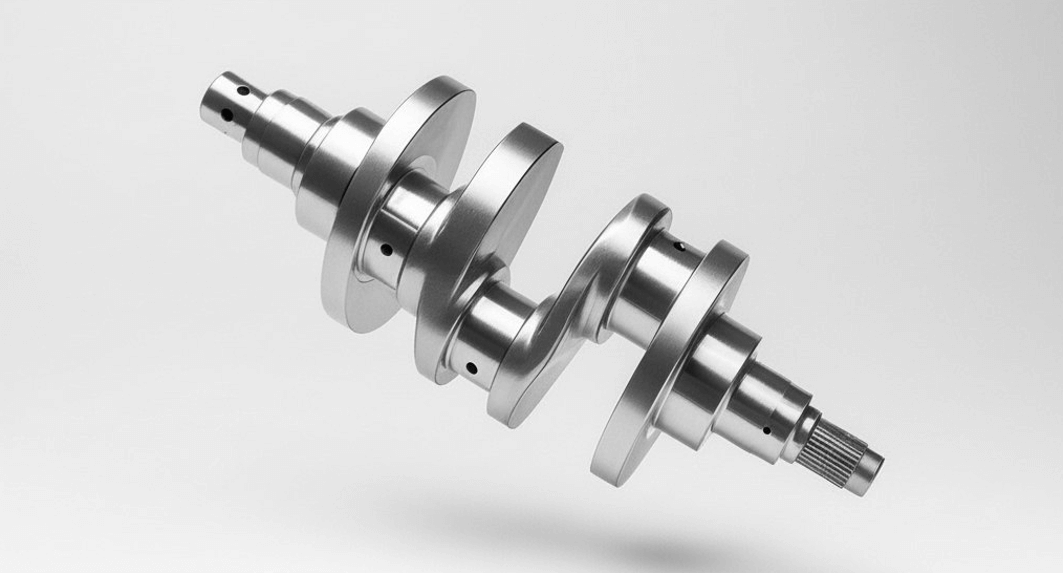

Принцип работы и устройство коленчатого вала

Коленчатый вал представляет собой длинный металлический стержень, состоящий из нескольких кривошипов, шейк и фланцев. Он устанавливается в картере двигателя и соединяется с поршнями с помощью шатунов. Основная функция коленчатого вала — преобразование энергии, которая создается в цилиндрах при сгорании топлива, в механическую энергию вращения.

Основные компоненты коленчатого вала:

• Шейки — это участки коленчатого вала, на которых размещаются подшипники и шатуны. Шейки могут быть основными (для крепления в двигателе) и шатунными (для соединения с поршнями).
• Кривошипы — части вала, которые обеспечивают превращение поступательного движения поршня в вращательное движение вала.
• Фланцы — элементы, которые соединяют коленчатый вал с другими частями двигателя, такими как шестерни и приводные ремни.
• Сальники — уплотнительные элементы, предотвращающие утечку масла и других жидкостей.

В процессе работы двигателя коленчатый вал подвергается значительным механическим и тепловым нагрузкам, что требует от него высокой прочности и долговечности.

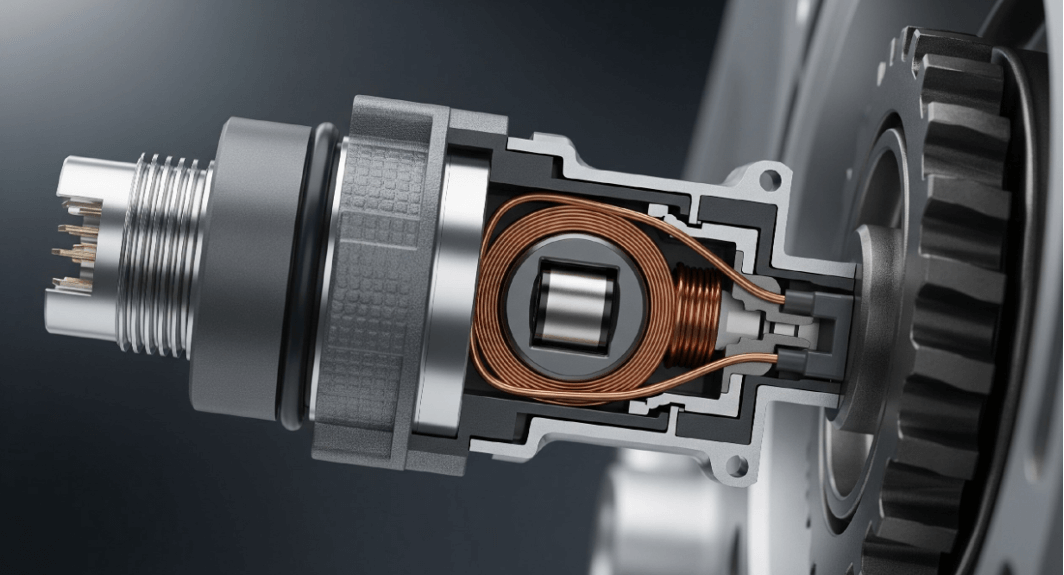

Датчик коленчатого вала двигателя

Современные автомобили оснащаются датчиком коленчатого вала, который следит за его оборотами и передает данные в систему управления двигателем. Этот датчик важен для точного управления работой двигателя, так как он позволяет системе определить положение коленчатого вала, что влияет на процесс впрыска топлива, зажигание и другие параметры работы мотора.

Датчик коленчатого вала, как правило, работает по принципу индуктивного или магнитного эффекта, где магнитный импульс от зубьев кольца коленчатого вала передается на датчик, который преобразует сигнал в электрический и передает его в ECU.

Если датчик коленчатого вала выходит из строя, двигатель может начать работать некорректно или вовсе не запустится. На практике это приводит к серьезным проблемам с эксплуатацией автомобиля.

Неисправности коленчатого вала

Коленчатый вал, как и любая другая деталь, может подвергаться износу и повреждениям. Возможные неполадки, которые могут возникнуть в процессе эксплуатации, варьируются от механических дефектов до нарушений работы сальников и подшипников. Рассмотрим наиболее распространенные неисправности.

Задиры шатунных шеек кривошипа

Задиры на шатунных шейках — одна из самых частых проблем коленчатого вала, которая возникает в процессе длительной эксплуатации двигателя. Это повреждения, возникающие на поверхности шеек, где шатуны соединяются с коленчатым валом. Причинами таких повреждений могут быть:

• Нехватка масла в системе смазки.
• Использование некачественного масла или его старение.
• Износ подшипников шатунов.
• Превышение эксплуатационных нагрузок на двигатель.

Задиры могут значительно ухудшить работу двигателя, так как увеличивается трение, что ведет к еще большему износу деталей. В случае сильных повреждений, шатунные шейки требуют восстановления или полной замены.

Срез шпонки кривошипа

Шпонка — это небольшой элемент, который соединяет коленчатый вал с шестерней или другим механизмом двигателя. В некоторых случаях шпонка может срезаться из-за неправильной установки или чрезмерных механических нагрузок. Когда это происходит, механизм, с которым соединен коленчатый вал, теряет свою жесткость и не может правильно работать.

Неисправность шпонки приводит к нарушению синхронности работы коленчатого вала и, как следствие, к отказу системы зажигания или питания, что может привести к полной остановке двигателя.

Износ отверстий фланца

Фланцы коленчатого вала — это участки, которые соединяются с различными компонентами двигателя, такими как шестерни или приводной ремень. Износ отверстий фланца — это процесс, при котором увеличивается размер отверстий, что ослабляет соединение с другими деталями. Причины такого износа могут быть следующие:

• Постоянная нагрузка на фланцы в процессе работы двигателя.
• Высокие температуры.
• Низкокачественные материалы, из которых изготовлены фланцы.

Этот дефект приводит к слабому соединению фланца с другими частями, что, в свою очередь, может нарушить работу двигателя.

Течь из-под сальников коленвала

Сальники коленчатого вала служат для герметизации соединений и предотвращения утечек масла. Однако, со временем они могут изнашиваться, теряя свои уплотнительные свойства. Течь масла из-под сальников — это одна из распространенных неисправностей, которая возникает по следующим причинам:

• Износ сальников.
• Нарушение геометрии посадочного места для сальников.
• Некачественное масло или его загрязнение.

Если не устранить утечку масла, это может привести к снижению уровня смазки в двигателе, что, в свою очередь, приведет к быстрому износу его компонентов и даже к его поломке.

Заключение

Коленчатый вал — это одна из самых важных и нагрузочных деталей любого двигателя. Он превращает поступательное движение поршней в вращательное, обеспечивая работу множества систем автомобиля. Знание принципа работы и устройства коленчатого вала, а также умение выявлять его неисправности — это ключевые аспекты для эффективного ремонта и обслуживания автомобилей.

При возникновении неполадок с коленчатым валом важно как можно скорее выявить и устранить их. Если проблемы не решать вовремя, это может привести к более серьезным повреждениям и значительно повысить стоимость ремонта.
