Устройство и принцип работы дизельной форсунки

Содержание

• Основное назначение форсунки
• История появления и эволюции
• Конструкция форсунки: из чего она состоит
• Рабочие стадии форсунки
• Виды дизельных форсунок
• Механические форсунки
• Электромеханические форсунки
• Насос-форсунки
• Пьезофорсунки
• Неисправности и их причины
• Диагностика и ремонт
• Как продлить срок службы форсунок
• Итоги
• Дизельные форсунки от "Форсунки.Про" — широкий выбор и гарантия качества

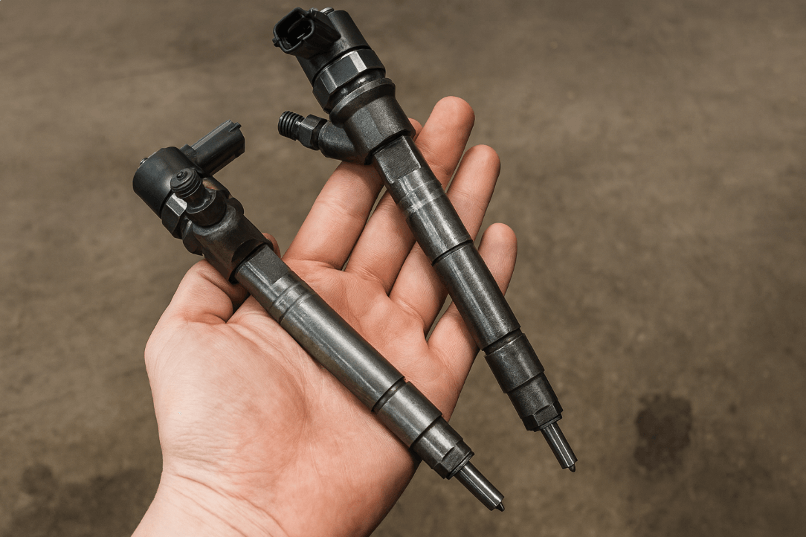

Форсунка в дизельном двигателе — это не просто деталь, а «сердце» топливной системы. Именно она отвечает за подачу топлива в цилиндры, его равномерное распыление и точное дозирование. От исправности этого узла напрямую зависят мощность, расход топлива, экологичность и ресурс всего двигателя.

Работа форсунки происходит в крайне тяжёлых условиях. Внутри камеры сгорания температура может достигать 700–900 °C, а давление превышает 2000 бар. При этом размеры критически важных элементов — сотые и тысячные доли миллиметра. Например, диаметр отверстий распылителя часто не превышает 0,2 мм. Это требует предельной точности при производстве и делает форсунку высокотехнологичным и дорогим узлом.

Основное назначение форсунки

Форсунка выполняет сразу несколько ключевых функций, без которых работа дизельного двигателя попросту невозможна.

1. Впрыск топлива в камеру сгорания.

   Под давлением топливо поступает внутрь цилиндра в строго определённый момент — синхронно с движением поршня.

2. Дозирование топлива.

   Количество подаваемого дизеля рассчитывается исходя из нагрузки на двигатель, оборотов, режима работы. Современные системы способны изменять объём впрыска с точностью до миллиграммов.

3. Распыление топлива.

   Форсунка превращает жидкость в облако мельчайших капель. Чем равномернее распыление, тем лучше смешивается топливо с воздухом и тем полнее происходит его сгорание.

4. Герметизация системы.

   Форсунка должна полностью перекрывать подачу топлива в момент закрытия, иначе двигатель будет работать нестабильно.

Если хотя бы одна из этих функций нарушается, это тут же отражается на работе мотора: появляются перебои, возрастает расход топлива, увеличивается дымность выхлопа.

История появления и эволюции

Ранние разработки

Первый дизельный двигатель, созданный в конце XIX века Рудольфом Дизелем, работал на керосине и использовал так называемую компрессорную форсунку. Система была громоздкой, ненадёжной и неудобной в обслуживании.

Ситуация изменилась с изобретением топливного насоса высокого давления (ТНВД). Появилась возможность использовать компактные бескомпрессорные форсунки, которые стали стандартом для дизельных моторов.

Вклад Роберта Боша

В 1920-х годах Роберт Бош разработал инжектор, конструкция которого стала основой для большинства последующих решений. Несмотря на простоту, его идея оказалась настолько удачной, что в усовершенствованном виде используется и сегодня.

Современный этап

За последние десятилетия дизельные форсунки прошли серьёзную эволюцию:

• применяются новые высокопрочные сплавы;
• используется лазерная обработка распылителей;
• вводятся электронные системы управления, датчики давления и температуры.

Именно электроника дала мощный рывок: теперь впрыск регулируется с точностью до микросекунд. Благодаря этому дизельные двигатели стали тише, мощнее и экологичнее.

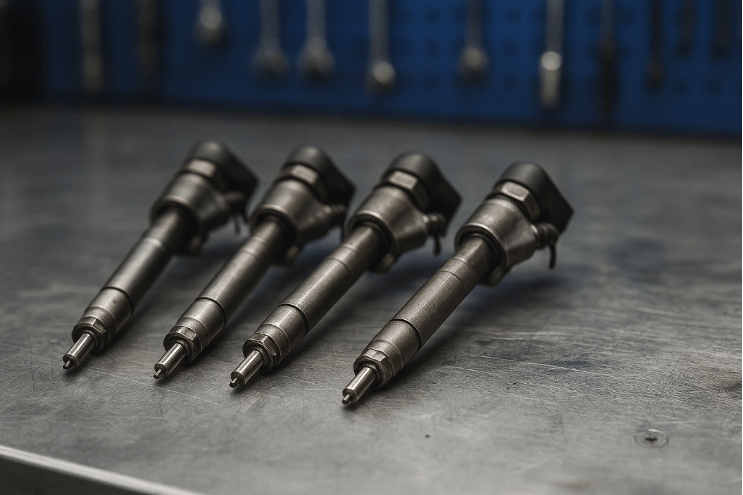

Конструкция форсунки: из чего она состоит

Устройство форсунки можно сравнить с миниатюрным гидравлическим механизмом, где каждая деталь выполняет свою задачу:

• Корпус. Прочная оболочка из инструментальной стали, выдерживающая давление до 2500 бар.
• Распылитель (игла). Ключевой элемент, отвечающий за образование топливного факела.
• Плунжер. Двигаясь внутри корпуса, создаёт давление.
• Пружина. Обеспечивает возврат иглы в исходное положение.
• Штуцер подачи топлива. Служит входом дизеля в форсунку.
• Обратный штуцер. Отводит лишнее топливо, которое не попало в цилиндр.
• Управляющий клапан Контролирует дозировку и частоту впрыска.
• Фильтр. Задерживает мельчайшие частицы грязи, предохраняя прецизионные детали от износа.

В современных системах дополнительно используется электронный блок управления (ЭБУ). Он получает данные от десятков датчиков (обороты двигателя, температура воздуха, давление наддува) и в режиме реального времени корректирует работу форсунок.

Рабочие стадии форсунки

Работа форсунки повторяется сотни раз в минуту. Условно её цикл можно разделить на 4 этапа:

1. Закрытие. Игла прижата к седлу пружиной и давлением, топливо не поступает.
2. Открытие. Сигнал от ЭБУ снижает давление на иглу, она поднимается, начинается впрыск.
3. Максимальное открытие. Игла полностью поднята, топливо подаётся в полном объёме.
4. Закрытие. Игла возвращается вниз, доступ топлива перекрывается.

Продолжительность каждого этапа измеряется в тысячных долях секунды. При этом современная форсунка может делать не один впрыск за цикл, а несколько — предварительный, основной и дополнительный. Это снижает шум, уменьшает расход и улучшает экологические показатели.

Виды дизельных форсунок

Современные дизельные двигатели могут комплектоваться разными типами форсунок. Они отличаются по конструкции, принципу действия, точности впрыска и эксплуатационным характеристикам. Рассмотрим подробно каждый вариант.

Механические форсунки

Механическая форсунка — это классический вариант, применявшийся десятилетиями практически во всех дизельных двигателях прошлого поколения. Её работа основана на простом физическом принципе: когда давление топлива в системе достигает заданного значения, игла форсунки поднимается и открывает проход для впрыска.

Особенности конструкции:

• внутри установлен пружинный механизм, удерживающий иглу в закрытом положении;
• открытие происходит при достижении определённого давления (обычно от 120 до 250 бар);
• распыление топлива зависит от формы сопел распылителя и давления в системе.

Преимущества:

• простота конструкции и высокая надёжность;
• низкая стоимость производства и ремонта;
• долговечность при условии качественного топлива.

Недостатки:

• низкая точность дозировки;
• ограниченное давление впрыска (невозможно реализовать современные стандарты экологичности);
• повышенный уровень шума и вибраций двигателя;
• менее полное сгорание топлива, что увеличивает расход и дымность.

Применение:

Механические форсунки широко использовались на старых дизельных автомобилях, тракторах, грузовиках, автобусах, а также в промышленной технике. Сегодня встречаются в основном на машинах с пробегом или в странах, где требования к экологии менее строгие.

Вывод:

Несмотря на простоту и дешевизну, механические форсунки постепенно уходят в прошлое. Их место занимают более совершенные электронные системы.

Электромеханические форсунки

Электромеханическая форсунка стала промежуточным этапом между классическими механическими устройствами и современными пьезофорсунками. В её конструкции используется электромагнитный клапан, управляющий движением иглы.

Принцип работы:

• электромагнит получает сигнал от блока управления;
• под действием электромагнитного поля игла приподнимается и открывает проход для топлива;
• закрытие происходит, когда сигнал пропадает и пружина возвращает иглу в исходное положение.

Преимущества:

• более точное управление моментом и длительностью впрыска;
• возможность впрыскивать меньшее количество топлива, чем у механических моделей;
• универсальность: такие форсунки применялись как в дизельных, так и в бензиновых системах.

Недостатки:

• сравнительно медленная работа: электромагнит не позволяет добиться сверхбыстрой реакции;
• чувствительность к перегреву и качеству топлива;
• ограничение по давлению — такие устройства хуже справляются с современными дизельными стандартами (2000+ бар).

Применение:

Электромеханические форсунки чаще встречаются в бензиновых инжекторных двигателях. В дизельных системах они использовались ограниченно, в основном в 1980–1990-х годах.

Вывод:

Это шаг вперёд по сравнению с механикой, но технологии Common Rail и пьезоэлементы сделали их устаревшими.

Насос-форсунки

Насос-форсунка — это гибрид насоса и форсунки в одном корпусе. Каждое устройство обслуживает отдельный цилиндр, создавая необходимое давление и впрыскивая топливо напрямую.

Особенности конструкции:

• вместо общего ТНВД (топливного насоса высокого давления) используется набор насос-форсунок;
• каждая форсунка соединена с распредвалом через кулачок, который приводит её в действие;
• давление впрыска достигает 2000–2500 бар, что обеспечивает отличное распыление.

Преимущества:

• высокая точность подачи топлива;
• компактность и отсутствие сложного ТНВД;
• надёжность — каждая форсунка работает автономно.

Недостатки:

• высокая стоимость изготовления и ремонта;
• требовательность к качеству топлива (загрязнённый дизель быстро выводит их из строя);
• при выходе из строя одной насос-форсунки нарушается работа всего цилиндра.

Применение:

Системы с насос-форсунками использовались в начале 2000-х годов в автомобилях концерна Volkswagen (например, TDI-моторы). Позже их начали вытеснять системы Common Rail из-за большей гибкости и универсальности.

Вывод:

Это эффективная, но дорогая технология, которая уступила место более совершенным системам.

Пьезофорсунки

Пьезоэлектрическая форсунка — самая современная и высокотехнологичная разновидность. В её конструкции используется пьезоэлемент — кристалл, изменяющий форму при подаче электрического напряжения.

Принцип работы:

• при подаче сигнала от ЭБУ пьезоэлемент мгновенно расширяется или сжимается;
• это движение управляет клапаном, открывающим доступ топлива;
• время срабатывания в 4 раза быстрее, чем у электромагнитных форсунок.

Преимущества:

• невероятная точность дозировки;
• возможность многофазного впрыска (предварительный, основной, дополнительный);
• уменьшение расхода топлива и уровня шумности;
• соответствие самым строгим экологическим стандартам (Euro-5, Euro-6).

Недостатки:

• высокая цена;
• сложный ремонт, часто требуется полная замена;
• чувствительность к качеству топлива.

Применение:

Пьезофорсунки используются в системе Common Rail, которая стала стандартом для всех современных дизельных моторов — от легковых автомобилей до грузовиков и спецтехники.

Вывод:

Сегодня это самый эффективный и перспективный тип форсунок, обеспечивающий максимальную экономичность и экологичность.

Неисправности и их причины

Основная проблема — низкое качество топлива. В нём могут содержаться вода, сера, тяжёлые фракции или грязь. Всё это приводит к износу, закоксовыванию и эрозии деталей.

Признаки неисправностей:

• потеря мощности;
• трудный запуск;
• нестабильная работа на холостых оборотах;
• повышенный расход топлива;
• дымность (чёрный или сизый дым).

Причины:

• попадание грязи и воды в систему;
• использование дешёвого топлива с высоким содержанием серы;
• редкая замена фильтров;
• перегрев двигателя.

Диагностика и ремонт

Современные сервисы используют компьютерные стенды, позволяющие проверить:

• давление открытия форсунки;
• форму топливного факела;
• объём впрыска;
• герметичность.

Методы восстановления:

• ультразвуковая чистка — снимает нагар и загрязнения;
• промывка присадками — добавляются в топливо и очищают систему изнутри;
• стендовая промывка — форсунка работает на специальной жидкости под контролем приборов;
• ручная чистка — применяется как крайний вариант.

При серьёзном износе форсунка не ремонтируется, а заменяется. Стоимость новых узлов достаточно высока, поэтому важно следить за качеством топлива и проводить регулярное ТО.

Как продлить срок службы форсунок

1. Заправляться только на проверенных АЗС.
2. Использовать топливо с высоким цетановым числом.
3. Своевременно менять топливные фильтры.
4. Не допускать длительной работы двигателя на холостом ходу.
5. Регулярно проходить диагностику — минимум раз в год.

Итоги

Дизельная форсунка — это миниатюрный высокоточный механизм, от которого зависит вся работа двигателя. Она подаёт топливо под огромным давлением, превращая его в облако мельчайших капель. Благодаря современным технологиям форсунки стали ещё более точными и долговечными, но при этом — чувствительными к качеству топлива.

Соблюдая простые правила эксплуатации и вовремя обслуживая систему, можно значительно продлить срок службы форсунок и избежать дорогостоящего ремонта.
