Принцип работы и неисправности обратного клапана топливного насоса

В конструкции автомобильного двигателя есть элемент, часто упускаемый из виду, — "перепускной клапан", который также известен как обратный клапан или регулятор давления топлива.

Содержание:

• Необходимость проверки перепускного клапана
• Принцип работы регулятора давления топлива
• Распространенные проблемы с обратным клапаном
• Обратные клапаны от ФорсункиПро

Необходимость проверки перепускного клапана

Как часто требуется проводить проверку этого компонента? Специализированные тесты для оценки работы топливной системы сложно найти в автосервисах. В большинстве случаев используют примитивные методы, например, манипуляции с топливной "обраткой" для оценки напора из шланга.

Такой подход позволяет лишь косвенно судить о работоспособности топливного насоса, не давая точного представления о давлении в системе, если не учитывать случаи, когда топливо через "обратку" не поступает вовсе, или его поток минимален.

Принцип работы регулятора давления топлива

Установленный на топливной рейке перепускной клапан выполняет функцию регулирования давления топлива, необходимого для эффективной работы форсунок. Этот мембранный клапан контролирует давление таким образом, что избыточное топливо направляется обратно в бензобак, поддерживая стабильное давление в системе.

Мембрана клапана реагирует на изменение давления: с одной стороны на неё воздействует топливо под давлением от насоса, с другой — пружина и давление воздуха из впускного коллектора. При увеличении нагрузки на двигатель и снижении давления в коллекторе мембрана сжимается, что приводит к повышению давления на форсунках. При снижении нагрузки происходит обратный процесс: мембрана расширяется, давление снижается, и лишнее топливо возвращается в бак.

В итоге регулятор давления обеспечивает постоянство разности давлений между впускным коллектором и топливной линией, что критически важно для оптимальной работы двигателя.

Распространенные проблемы с обратным клапаном

Когда обратный клапан не закрывается, топливо, насосом подаваемое в систему, циркулирует через топливную рейку и без препятствий возвращается в бак. Это приводит к снижению давления в системе, несмотря на исправность работы топливного насоса.

Типичные признаки этой неисправности:

1. Отсутствие повышения давления топлива при ускорении, что сказывается на динамике автомобиля.
2. При выключении двигателя клапан должен обеспечить поддержание давления в системе, но если он остается открытым, возникают трудности с запуском.
3. Неравномерная работа двигателя на холостом ходу может указывать на неполадки в работе обратного клапана.

При нестабильной работе перепускного клапана он может случайным образом застревать в открытом или закрытом состоянии. Заклинивание в открытом положении ведет к потере давления, а в закрытом — к его избытку, что отрицательно влияет на эффективность и экономичность двигателя. Основная проблема такой неисправности заключается в сложности ее выявления и диагностики.

Если регулятор давления не может адекватно контролировать давление, в топливной рейке создается избыточное давление.

Последствия такой поломки:

1. Форсунки впрыскивают топливо под повышенным давлением, что увеличивает объем подаваемого топлива и приводит к формированию богатой топливно-воздушной смеси.
2. Такая смесь горит менее эффективно, снижая мощность двигателя и увеличивая расход топлива.
3. Может наблюдаться выделение черного дыма из выхлопной системы.

Совет! Замечая подобные симптомы у вашего транспортного средства, рекомендуется сразу обратиться в сервисный центр для профессиональной диагностики и ремонта.

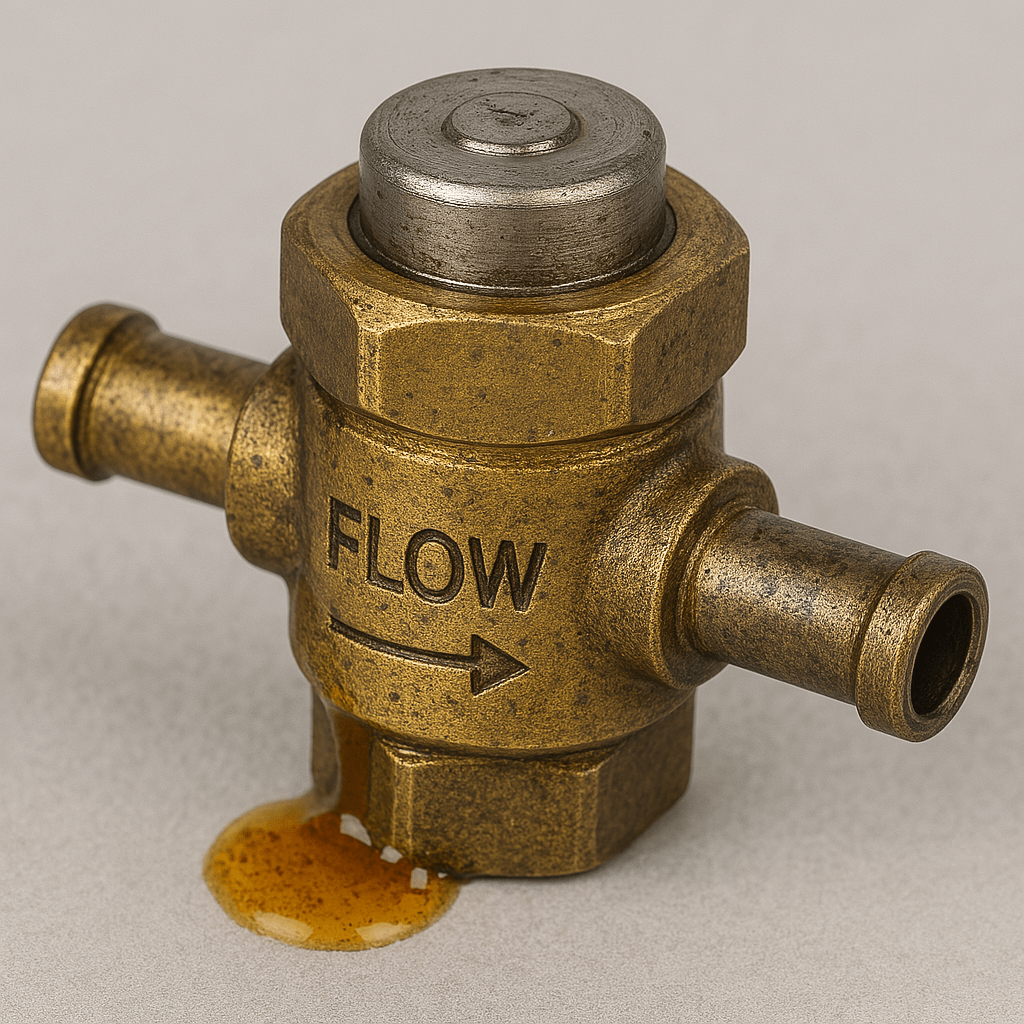

Обратные клапаны от ФорсункиПро

Обратные клапаны от ФорсункиПро – это надежное решение для систем подачи топлива и других жидкостей, где требуется контроль потока. Эти клапаны предотвращают обратное движение жидкости, защищая оборудование от повреждений и обеспечивая стабильную работу всей системы.

В ассортименте ФорсункиПро представлены клапаны, которые легко устанавливаются и отличаются долговечностью, что делает их оптимальным выбором как для профессионалов, так и для тех, кто заботится о надежности своего оборудования.
