Как устроен карбюраторный двигатель
Жив ли карбюратор в современных реалиях?
Сегодня карбюраторные двигатели можно назвать редкостью — они почти не встречаются на новых авто. Их устанавливают разве что на коллекционные машины, старые «классики» или в рамках реставрационных проектов. Современное автопроизводство давно сделало ставку на инжекторы и электронные системы впрыска. Тем не менее, карбюратор по-прежнему жив — и ценится энтузиастами за простоту и ремонтопригодность.
В чём главная фишка карбюратора?
Это полностью механическая система подачи топлива. В нём нет сложной электроники, сенсоров и ЭБУ. Всё управляется физикой и точной настройкой. Такой мотор можно перебрать в гараже, используя отвёртку, проволоку и смекалку. Да, чтобы настроить его правильно, нужно понимать, как всё работает. Но именно это и нравится многим водителям — ощущение полного контроля и возможность «починить на коленке».
Содержание:
- Как устроен и работает карбюраторный двигатель
- Разновидности карбюраторных моторов
- Как работает карбюраторный двигатель: простой принцип механики
- Двухтактные и четырёхтактные двигатели: в чём разница
- Варианты подачи топлива: атмосферный и с наддувом
- Плюсы и минусы карбюраторных двигателей: стоит ли их бояться?
- Из чего состоит карбюраторный двигатель: основные элементы и устройство на примере ГАЗ-МК
- 6 полезных лайфхаков для владельцев карбюраторных двигателей
- Заключение: почему карбюратор не сдаёт позиций

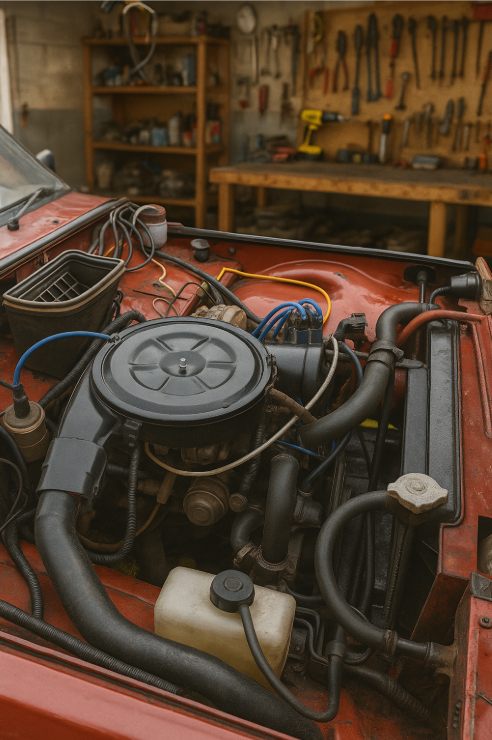

Как устроен и работает карбюраторный двигатель
Основной принцип
Карбюраторный двигатель — это разновидность ДВС, в котором подготовка топливно-воздушной смеси происходит до того, как она попадает в цилиндры. Специальное устройство — карбюратор — создаёт необходимую пропорцию бензина и воздуха. Получившаяся смесь затем подаётся через коллектор в цилиндры, где и происходит сгорание.
Процесс горения
Как только смесь попадает в камеру сгорания, она соединяется с остатками газов из предыдущего такта. Искра от свечи воспламеняет её, и начинается рабочий ход. Поскольку топливо уже предварительно испарено и содержит достаточное количество кислорода, воспламенение происходит быстро и эффективно.
Разновидности карбюраторных моторов
В зависимости от цикла работы выделяют два основных типа:
- двухтактные двигатели (лёгкие, компактные, часто применяются в мопедах, бензопилах, генератора);
- четырёхтактные двигатели (более мощные и надёжные, с четырьмя тактами на каждый цикл работы поршня).
Также двигатели с карбюратором делятся по методу подачи топлива:
- атмосферные (смесь поступает за счёт разрежения, создаваемого поршнем при движении вниз);
- с наддувом (используется компрессор или турбина, нагнетающая давление, что позволяет увеличить подачу топлива и мощность мотора).
Как работает карбюраторный двигатель: простой принцип механики
Что происходит внутри?
Карбюраторный двигатель — это классический тип мотора внутреннего сгорания, в котором топливно-воздушная смесь создаётся ещё до попадания в цилиндры. Основная задача карбюратора — подготовить эту смесь: бензин превращается в мелкодисперсный туман и соединяется с воздухом. Получившийся аэрозоль направляется через впускной тракт к поршням.
Как только смесь поступает в цилиндр, она сталкивается с остатками отработанных газов. Получается полноценная рабочая смесь. В нужный момент срабатывает система зажигания — свеча даёт искру, и топливо воспламеняется. За счёт высокого содержания кислорода и парообразного состояния бензина, процесс горения идёт эффективно и с максимальной отдачей.
Почему это работает
Физика проста: чем лучше смешано топливо с воздухом, тем быстрее и чище оно сгорает. Карбюраторный мотор хорош тем, что способен обеспечивать достаточно качественное смесеобразование — особенно если он отрегулирован руками, а не отверткой "на глаз".
Двухтактные и четырёхтактные двигатели: в чём разница
Карбюраторные моторы делятся на две большие категории в зависимости от тактов:
Двухтактные двигатели делают полный рабочий цикл за два полуоборота коленвала. Они легче, проще и часто применяются в мотоциклах, скутерах, бензоинструментах. Малый вес и минимум деталей делают их удобными в технике, где важна мобильность.
Четырёхтактные двигатели совершают цикл за четыре полуоборота. Это более надёжный и сбалансированный вариант — именно такие моторы ставят на легковые авто. У них стабильная тяга и меньше вредных выбросов по сравнению с «двухтактниками».
Варианты подачи топлива: атмосферный и с наддувом
Атмосферный вариант
В этом типе моторов поршень сам «всасывает» смесь в цилиндр при движении вниз. Разрежение создаёт тягу, и подготовленная в карбюраторе смесь поступает внутрь. Всё просто, понятно и эффективно.
Наддув
Более продвинутая схема. Вместо того чтобы полагаться на разрежение, в мотор встраивается компрессор или турбина. Она нагнетает воздух под давлением, а значит, в цилиндр попадает больше кислорода. Это позволяет сжечь больше топлива — и, соответственно, получить больше мощности. Такой подход применяют, когда нужна повышенная производительность.
Плюсы и минусы карбюраторных двигателей: стоит ли их бояться?
Несмотря на то, что современные автомобили уже давно «пересели» на инжекторы и электронику, у карбюраторных моторов всё ещё есть своя аудитория. В основном — это любители классики, сельские умельцы и водители, которым важно уметь всё починить своими руками.
Преимущества: за что любят карбюраторы
-
Компактность и лёгкость.
Благодаря низкой степени сжатия и отсутствию массивных компонентов, такие моторы весят меньше и занимают меньше места. -
Лёгкий запуск в холод.
Бензин испаряется при низких температурах гораздо лучше, чем дизтопливо. Даже в мороз карбюраторный двигатель может завестись с первого раза. -
Тихая работа.
В сравнении с дизельными аналогами карбюраторные двигатели работают заметно тише. -
Простая конструкция.
Ни тебе датчиков, ни мозгов, ни проводов — чистая механика. Это облегчает обслуживание и ремонт. -
Доступность деталей.
Большинство компонентов стоят недорого, легко найти и заменить. -
Регулировка своими руками.
Нет необходимости подключаться к компьютеру: всё настраивается механически — при наличии знаний и прямых рук. -
Относительно хорошее смесеобразование.
Карбюратор умеет довольно точно дозировать топливо, особенно при правильной настройке.
Недостатки: почему от него отказываются
-
Повышенный расход топлива.
Без точных электронных корректировок двигатель потребляет больше бензина, особенно в переменных условиях езды. -
Грязный выхлоп.
Выхлопные газы содержат высокий уровень вредных соединений. Экология тут страдает. - Критичность к качеству топлива. Плохой бензин быстро «убивает» жиклёры и нарушает работу системы.
-
Слабая динамика.
При резком нажатии на газ двигатель реагирует медленно — особенно если смесь не отрегулирована. -
Зависимость от угла установки.
Система питания не всегда работает корректно при наклонах или нестандартных положениях двигателя. -
Повышенная пожароопасность.
Бензин легко воспламеняется, особенно при утечках. В этом плане дизель безопаснее. -
Ограничения конструкции.
Диффузор карбюратора создаёт сопротивление потоку, что мешает быстрому наполнению цилиндров.
Чтобы компенсировать этот недостаток, инженеры начали внедрять инжекторные системы впрыска — и постепенно они вытеснили карбюраторы. Также для уменьшения токсичности выхлопа применяются катализаторы, но они ещё сильнее душат мотор.
Из чего состоит карбюраторный двигатель: основные элементы и устройство на примере ГАЗ-МК
Карбюраторный двигатель — это не просто поршни и маховик. Это целая система, где каждый компонент играет свою роль. Рассмотрим устройство классического карбюраторного мотора и разберём, как это всё работает вживую — на примере двигателя ГАЗ-МК.
Базовая схема питания

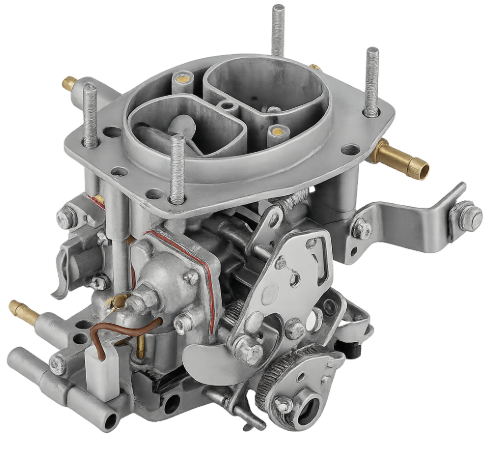

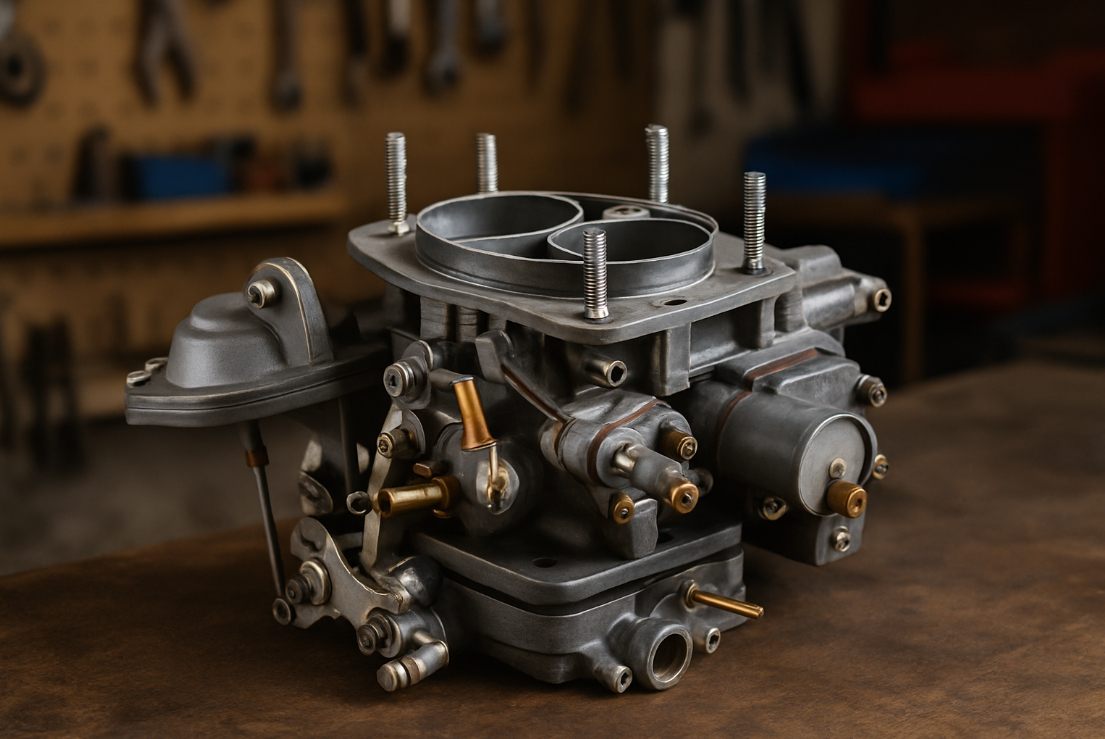

Сердце системы питания — карбюратор. Внутри него находятся:
- поплавковая камера — резервуар с бензином, в котором уровень топлива регулируется поплавком;
- жиклёры и распылители — отвечают за дозировку бензина;
- диффузор — сужение канала, где усиливается поток воздуха и начинается испарение топлива;
- дроссельная заслонка — регулирует объём смеси, поступающей в цилиндры.
Конструкция двигателя на примере ГАЗ-МК
Блок цилиндров — выполнен из чугуна, включает четыре цилиндра, окружённые водяной рубашкой для охлаждения.
Коленчатый вал — крепится на трёх подшипниках, центральный соединён с валом через втулку.
Маховик — расположен спереди коленвала, накапливает энергию и помогает двигателю проходить «мертвые» зоны между тактами.
Поршни — алюминиевые, соединяются с шатунами стальными пальцами.
Распределительный вал — получает движение от коленвала через пару шестерён и управляет клапанами.
Система смазки и охлаждения
Масло подаётся насосом, затем разбрызгивается черпаками на движущиеся элементы. Это обеспечивает базовую смазку без сложной гидравлики.
Картер закрыт стальным поддоном, где накапливается масло. Там же установлен масляный насос.
Радиатор и водяной насос обеспечивают охлаждение. Охлаждающая жидкость циркулирует по трубкам радиатора, остывая за счёт вентилятора.
Система выпуска и вентиляции
Сапун на картере сбрасывает избыточное давление и удаляет газы изнутри двигателя.
Глушитель уменьшает уровень шума, когда выхлоп покидает систему.
Регулятор оборотов следит за стабильной работой коленвала.
Топливная система
Включает:
- бензобак;
- топливопроводы;
- фильтр-отстойник;
- сам карбюратор;
- воздушный фильтр.
Особенность на ГАЗ-МК — бензобак расположен выше карбюратора, благодаря чему горючее поступает самотёком, без помощи насоса.
Диагностика и контроль
Уровень масла в картере контролируется щупом.
Охлаждение — водяное, вентилятор расположен со стороны радиатора.
Топливный насос размещён внутри поддона, откуда и подаёт бензин по системе.
6 полезных лайфхаков для владельцев карбюраторных двигателей
- Почему зимой двигатель глохнет без подогрева воздуха?
Зимой многие сталкиваются с проблемой — мотор плохо тянет или глохнет. Всё дело в том, что при низких температурах воздух, проходя через карбюратор, резко охлаждается и может образовывать иней в диффузоре. Это препятствует нормальному потоку воздуха и нарушает смесеобразование.
Чтобы смесь не обеднялась, нужно подавать в карбюратор подогретый воздух — его можно брать от выпускного коллектора. Такая схема помогает топливу лучше испаряться. Представьте, что капнули бензин на ладонь — кожа сразу ощущает холод. Это и есть эффект испарения. Внутри карбюратора происходит то же самое, только без прогрева он просто замерзает.
- «Чистка» карбюратора путём смены местами свечных проводов — миф?
Иногда автолюбители советуют поменять провода местами на свечах, чтобы якобы «прочистить» карбюратор. На практике это скорее навредит, чем поможет. Вы ведь не станете мыть ботинки, вывернув носки?
Перепутанные провода нарушат фазу зажигания: искра начнёт проскакивать в неподходящий момент. Итог — хлопки в карбюраторе, обратные вспышки, выстрелы в фильтр. Такое давление может «продуть» диффузор, но жиклёры при этом останутся грязными — они ведь в стороне от воздушного канала. Эффект мизерный, а вред — реальный.
- Что делать, если порвалась диафрагма в системе пуска?
Если утром мотор не хочет заводиться, а под подозрением — диафрагма стартера карбюратора (часто бывает на «Жигулях» и других ВАЗах), не спешите менять весь механизм.
Вот лайфхак: возьмите алюминиевую проволоку (толщиной около 3 мм), один конец согните в кольцо и зафиксируйте на шпильке корпуса воздушного фильтра. Второй край опустите внутрь первичной камеры, так чтобы он приподнимал воздушную заслонку примерно на 3 мм. Такая «прокладка» позволит пустить мотор даже без исправной диафрагмы.
- Бедная смесь — почему двигатель «задыхается»?
Нехватка топлива в смеси часто вызывает перебои в работе мотора. Вот основные причины:
- забились жиклёры или топливопроводы, замёрз конденсат в системе;
- сбой в топливном насосе — заедают клапаны, испортилась диафрагма;
- подсос воздуха в месте стыковки карбюратора, коллектора или блока;
- износ рычага насоса, закупорка вентиляционной трубки бензобака, заклинившая заслонка.
Как лечить:
- продуйте жиклёры и каналы — можно использовать насос от шин;
- проверьте фильтр и клапаны, прочистите сетку, замените диафрагму;
- ищите места подсоса мыльным раствором — появление пузырей покажет проблему;
- отрегулируйте тросик воздушной заслонки и замените изношенные детали.
- Как правильно проверить топливный фильтр?
Порядок действий:
- снимите пробку фильтра;
- извлеките сетчатый элемент;
- промойте его бензином или растворителем (уайт-спиритом);
- продуть фильтр воздухом — компрессором или вручную;
- установите обратно или замените, если элемент сильно загрязнён.
- такой простой уход продлит жизнь топливной системы и избавит от провалов на газе.
- Уровень топлива в поплавковой камере — почему это важно?
Если мотор «заливает» или, наоборот, не тянет — первым делом проверьте поплавковую камеру.
Если топливо выше нормы — значит, игольчатый клапан не держит — прочистите или замените.
Поплавок задевает стенки камеры? Он должен двигаться свободно.
Камера пуста? Возможно, засор или проблема с подачей.
Регулировка выполняется с помощью язычка на поплавке — он задаёт уровень топлива. Помните: неправильный уровень = нестабильная работа двигателя, перерасход и потеря тяги.
Заключение: почему карбюратор не сдаёт позиций
Да, карбюраторный двигатель уступает инжекторам в экономичности и экологичности. Но он не сдаётся: благодаря своей простоте, надёжности и ремонтопригодности он остаётся на ходу десятилетиями. Для тех, кто любит разбираться в технике, карбюратор — это не архаика, а удовольствие.
