Что представляют собой втулки подшипников и как они функционируют?

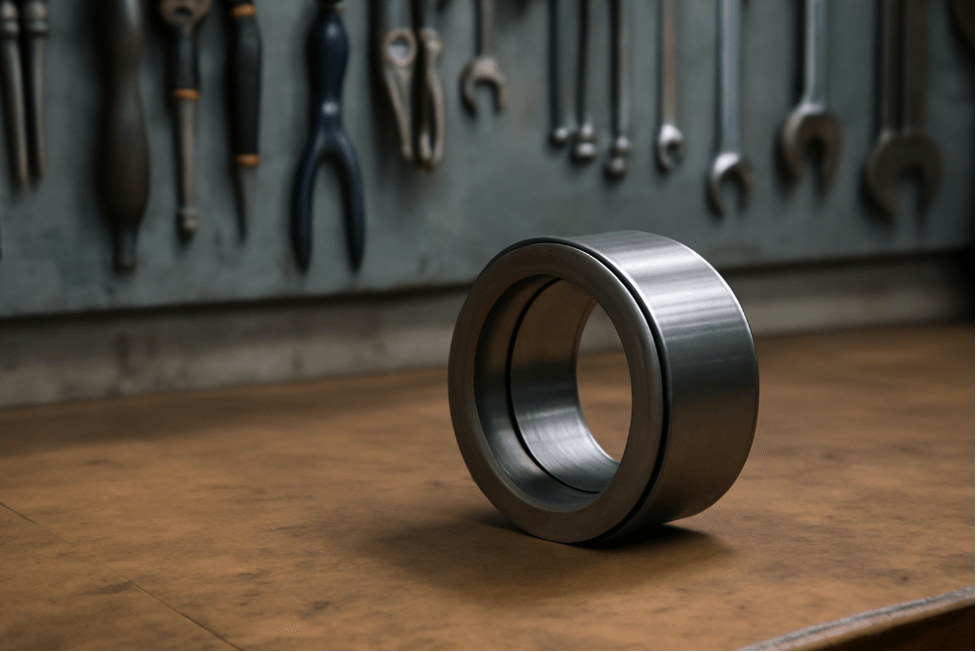

Втулка подшипника — это элемент, который выполняет роль опоры для вращающихся частей механизма, таких как валы или оси. По своей конструкции она представляет собой цилиндрическую деталь с внутренним отверстием, которое точно соответствует диаметру вала. Это позволяет надежно фиксировать вал, исключая его движение, и защищает как сам вал, так и другие элементы от повреждений и износа. Основная цель втулки — обеспечить бесперебойную работу механизма, в котором важно стабильное вращение.

Втулки подшипников способствуют уменьшению трения между движущимися деталями, а в некоторых моделях предусмотрены самосмазывающиеся свойства, что еще больше облегчает эксплуатацию и снижает риск повреждений. Эти детали могут быть изготовлены из различных материалов в зависимости от условий работы и бывают разных форм, что позволяет подобрать оптимальное решение для каждой конкретной задачи.

Виды втулок подшипников

Существует несколько типов втулок, которые отличаются друг от друга конструктивными особенностями и назначением, что позволяет выбирать нужные решения в зависимости от условий эксплуатации.

1. Втулки для подшипников качения

• Стяжные втулки — эти втулки применяются для фиксации подшипников на ступенчатых валах. Втулка вставляется в конусообразное отверстие вала, а для закрепления используются гайки, шайбы и крышки.
• Закрепительные втулки — используются для крепления подшипников с коническим отверстием на цилиндрических валах. Эти втулки обеспечивают надежное закрепление и устойчивую работу под нагрузкой.
• Восстановительные втулки — представляют собой тонкие элементы, которые используются для восстановления поврежденных или изношенных валов. Эти втулки позволяют наладить более плотное сопряжение с кромкой уплотнения, что восстанавливает работоспособность изношенных частей.
• Резьбовые втулки — помогают снизить трение между валом и подшипником, тем самым увеличивая срок службы всего механизма и минимизируя вероятность поломок.
• Составные втулки — предназначены для работы в механизмах, которые подвергаются повышенным нагрузкам, таких как буровые установки. Эти втулки состоят из нескольких частей и обладают повышенной износостойкостью.
• Переходные втулки — удобны для монтажа инструментов с коническим хвостом, что ускоряет их установку и снятие.
• Конические втулки — идеально подходят для соединений, где диаметры валов различаются. Такие втулки позволяют заменить только поврежденную деталь, не меняя другие компоненты системы.
• Зажимные втулки — применяются для крепления шестерен, шкивов и других элементов передачи вращения на валу. Эти втулки обеспечивают надежное крепление и легкость в установке.
• Тапербуш — конические втулки, используемые для надежного крепления подвижных частей на валах. Эти детали легко заменяются при износе.

2. Втулки для скольжения

Втулки скольжения играют важную роль в системах, где необходимо минимизировать трение между движущимися частями. Такие втулки часто имеют функцию самосмазывания, что дополнительно снижает износ и повышает срок службы системы.

• Цилиндрические втулки — это простые и эффективные элементы, которые используют радиальные нагрузки. Они обеспечивают стабильную поддержку и служат для стабилизации вращающихся частей.
• Буртовые втулки — эти элементы имеют расширение с одного конца, что позволяет использовать их как для радиальных, так и для осевых нагрузок, благодаря чему они могут быть универсальными для различных конструкций.

3. Материалы для втулок

Выбор материала для втулки имеет огромное значение для ее долговечности и стойкости к износу. Рассмотрим наиболее часто используемые материалы.

• Пластмассовые втулки — идеально подходят для работы в условиях высокой влажности и температуры. Эти втулки имеют отличные антифрикционные свойства и износостойкость, а также не требуют смазки.
• Графитовые втулки — применяются в экстремальных условиях, таких как высокие температуры и агрессивные химические среды. Графитовые втулки могут функционировать без смазки, что увеличивает их срок службы.
• Чугунные втулки — обеспечивают отличную прочность и жаростойкость, что делает их идеальными для работы в тяжелых механизмах, где требуется высокая прочность.
• Бронзовые втулки — популярны в тех сферах, где необходима защита от коррозии и стойкость к износу. Бронза идеально подходит для таких условий эксплуатации.
• Латунные втулки — используются для создания прочных соединений, особенно при переменных температурных режимах. Эти втулки обеспечивают надежность соединений, что повышает срок службы всего механизма.
• Керамические втулки — выдерживают высокие температуры (до 1600–1700°C) и являются отличным выбором для эксплуатации в агрессивных химических средах.
• Полимерные втулки — обладают стойкостью к химическим воздействиям, что делает их оптимальными для работы в сложных средах, где другие материалы быстро приходят в негодность.
• Текстолитовые втулки — применяются в машиностроении и других отраслях, где требуется высокая ударная вязкость и способность работать в широком температурном диапазоне.
• Капролоновые втулки — идеально подходят для работы в химически активных средах и обеспечивают отличные антифрикционные характеристики.
• Фторопластовые втулки — устойчивы к воздействию агрессивных химических веществ и высоких температур, что делает их необходимыми для сложных рабочих условий.

Буквенные обозначения втулок и их составляющих

Н — классическая закрепительная втулка с отверстиями под метрическую резьбу. Эта деталь используется для надежного закрепления подшипников на валах с метрическими размерами отверстий.

НА — закрепительная втулка, предназначенная для вала с диаметром, выраженным в дюймах с нечётной кратностью 1/16 дюйма. Такой тип втулки идеально подходит для работы с вала диаметром, кратным 1/16 дюйма.

НЕ — закрепительная втулка с диаметром отверстия в дюймах, кратным 1/4 дюйма. Этот вид втулки применяется в случае, если необходима фиксация подшипников на валах с диаметром отверстия, кратным 1/4 дюйма.

HS — закрепительная втулка с диаметром отверстия в дюймах с нечётной кратностью 1/8 дюйма. Эти втулки используются в тех случаях, когда диаметр отверстия в валу кратен 1/8 дюйма.

ОН — закрепительная втулка с канавками и отверстиями для подачи и распределения масла при установке и демонтаже подшипников. Она оснащена специальными каналами для подачи масла под давлением на посадочную поверхность, что позволяет эффективно смазывать узлы при монтаже и демонтаже.

АН — стандартная стяжная втулка. Это втулка, используемая для надежной фиксации элементов на валах с возможностью регулировки зазоров и обеспечивающая прочное соединение.

АНХ — стандартная стяжная втулка с доработками в резьбе, а также иногда в диаметре отверстия. Такая втулка имеет усовершенствованную резьбу или измененные параметры диаметра, что делает её более универсальной в применении.

АОН — стяжная втулка с дополнительными канавками и отверстиями для подачи масла. Она отличается от обычной стяжной втулки тем, что снабжена дополнительными каналами для смазки, что обеспечивает облегченный процесс монтажа и демонтажа подшипников.

НМ — гайка с трапецеидальной резьбой по ISO стандарту, с точностью «средний класс». Эти гайки предназначены для установки в механизмах, где требуется точная и надежная фиксация с применением трапецеидальной резьбы.

HMV — гидравлическая гайка с метрической резьбой по ISO стандарту, класс точности «средний». Она используется для монтажа подшипников с применением гидравлических систем и предназначена для работы с точными размерами до 40 кодового знака.

HMVC — гидравлическая гайка с резьбой по стандарту American National Form Threads Class 3 (до размера 64) или Асте Class 3G. Эта гайка предназначена для обеспечения надежного соединения в системах с американскими стандартами резьбы.

КМ — гайка с метрической резьбой по стандарту 150, класс точности «средний». Этот вид гайки используется для различных механизмов, где требуется высокое качество резьбы и надежная фиксация.

KML — гайка с меньшим поперечным сечением, соответствующая стандарту КМ. Эта гайка обладает уменьшенным размером, что делает её удобной для применения в компактных конструкциях.

КМТ — гайка с фиксирующими штифтами и регулировочными винтами с метрической резьбой по стандарту 150. Эта гайка предназначена для установки в механизмах с возможностью точной настройки и фиксации узлов с помощью винтов и штифтов.

КМТА — гайка, аналогичная КМТ, но с гладкой цилиндрической наружной поверхностью.

Эта гайка отличается от стандартной модели отсутствием пазы, что позволяет использовать её в различных типах конструкций.

d1 — внутренний диаметр шайбы. Параметр, определяющий размер отверстия в центре шайбы, который используется для установки на вал или другой элемент конструкции.

d2 — внутренний диаметр по загнутым усикам. Этот диаметр указывает на размер отверстия в шайбе с учетом дополнительной загнутой части, которая помогает зафиксировать деталь.

d3 — наружный диаметр шайбы. Этот параметр отвечает за внешний размер шайбы, который необходимо учитывать при установке в механизме.

B — толщина шайбы. Параметр, который определяет, насколько толстой или тонкой является шайба и влияет на её прочность и способность выдерживать нагрузки.

B1 — ширина отогнутого лепестка. Ширина части шайбы, которая отогнута, чтобы обеспечить необходимую фиксацию на месте.

M — размер до внутреннего усика. Указывает на размер между частью шайбы и её внутренним загнутым элементом, который фиксирует другие детали.

f1 — ширина внутреннего усика. Этот параметр определяет ширину загнутой части усика внутри шайбы, который помогает удерживать её на месте.

f2 — ширина наружного усика. Ширина внешней части загнутого усика, который обеспечивает устойчивость шайбы в механизме.

d4 — диаметр отверстия под стопорный винт. Размер отверстия, которое используется для установки стопорного винта, фиксирующего элемент в нужном положении.

B — ширина стопорной скобы. Этот параметр определяет ширину скобы, которая используется для обеспечения фиксации деталей в механизме.

l — длина стопорной скобы. Параметр, который указывает на общую длину стопорной скобы, отвечающей за удержание элементов конструкции.

h — высота стопорной скобы. Определяет высоту скобы, которая в сочетании с другими параметрами влияет на её функциональность.

f3 — толщина стенки стопорной скобы. Размер, который показывает толщину металла или другого материала, из которого изготовлена стопорная скоба.

d — номинальный диаметр конического отверстия подшипника. Размер конического отверстия в подшипнике, который необходим для его точного закрепления на валу.

D — наружный диаметр гайки. Указывает на внешний размер гайки, необходимый для её установки и работы с другими компонентами.

b, b1 ширина пазов закрепительной втулки. Эти параметры определяют ширину пазов, в которые будут вставляться элементы крепежа, такие как болты или штифты.

c — ширина гайки и стопорной шайбы или гайки и стопорной скобы. Параметр, который определяет общую ширину установки для этих элементов в механизме.

c1 — общая величина выступа гайки, стопорной скобы, пружинной шайбы и высоты головки стопорного винта за торец подшипника. Этот параметр описывает общий размер всех выступающих элементов конструкции, что важно для точности установки.

Эти обозначения и их расшифровки помогают точно и безошибочно определять размеры и характеристики различных механических компонентов. Правильное использование этих параметров позволяет создавать надежные и долговечные системы, что особенно важно в таких областях, как машиностроение, автомобилестроение и промышленность.

Преимущества втулок

Втулки обеспечивают множество важных преимуществ по сравнению с другими компонентами, такими как подшипники:

• Долговечность. Втулки реже ломаются и служат гораздо дольше, так как они требуют меньшего ухода.
• Продление срока службы механизма. Эти детали способствуют продлению срока эксплуатации узлов и агрегатов, уменьшая частоту поломок и снижая износ.
• Меньший люфт. Втулки обеспечивают повышенную жесткость, что минимизирует вибрации и нежелательные колебания.
• Большие нагрузки. Втулки способны выдерживать высокие механические нагрузки, что делает их незаменимыми в мощных механизмах.
• Отсутствие смазки. Втулки не требуют постоянного применения смазочных жидкостей, что упрощает обслуживание и снижает затраты.
