Что такое втягивающее реле и принцип работы

Электрический стартер автомобиля функционирует под управлением специализированного механизма, установленного на его корпусе — втягивающего реле. В данной статье мы подробно описываем, как устроены втягивающие реле, какие они бывают по типу, как работают, и даем рекомендации по их выбору и замене, когда они выходят из строя.

Содержание:

• Ключевая роль втягивающего реле в системе стартера
• Детальный разбор конструкции, разновидностей и технических нюансов
• Установка
• Механизм действия тягового реле в системе запуска автомобиля
• Ключевые аспекты выбора, восстановления и обновления втягивающего реле
• Втягивающее реле от Форсунки про

Ключевая роль втягивающего реле в системе стартера

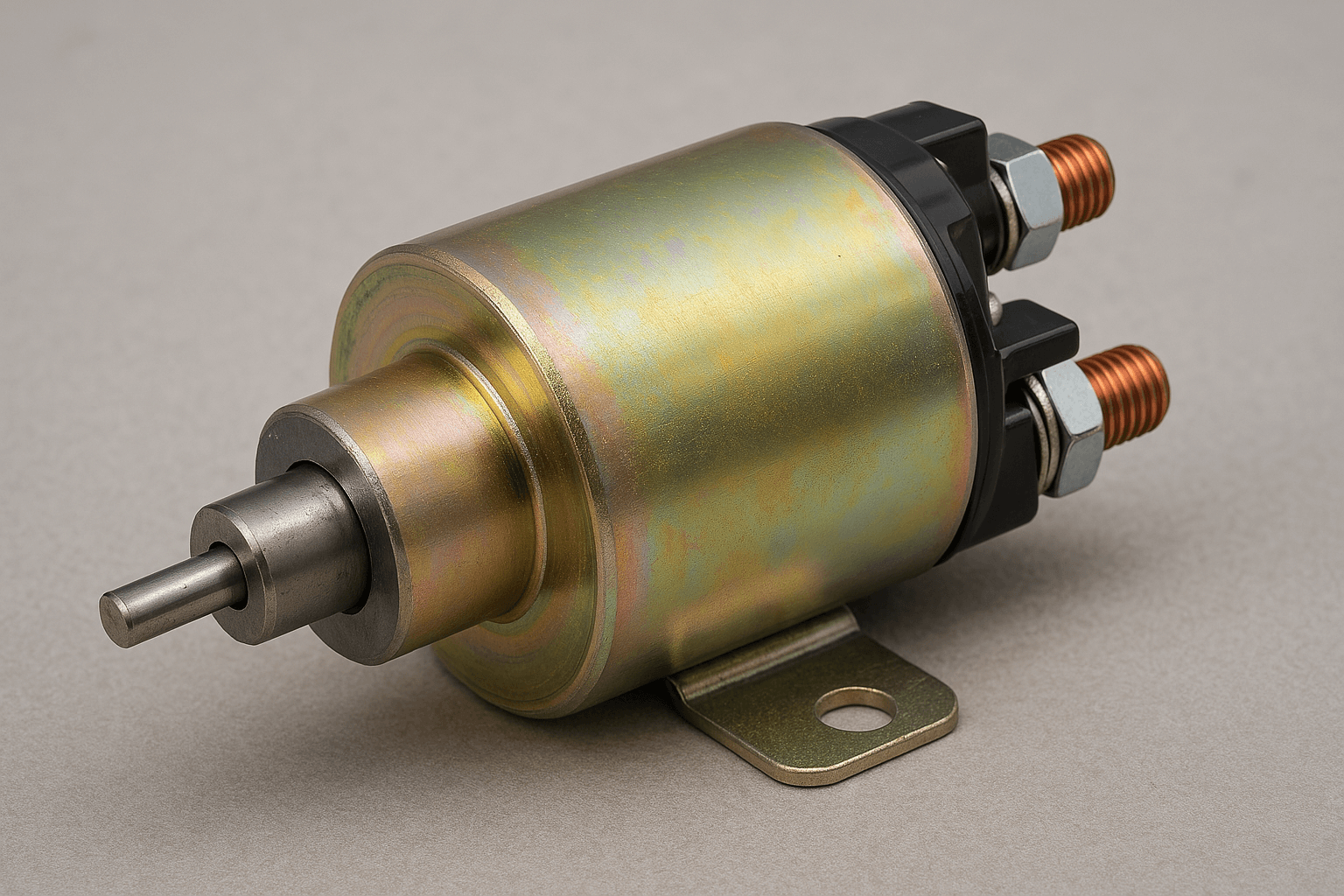

Втягивающее реле стартера — это комплексный механизм в архитектуре электрического стартера автомобиля, который сочетает в себе соленоид и контактную группу. Этот элемент не только подключает стартер к аккумуляторной батарее, обеспечивая тем самым электрическую поддержку, но и активирует механическое соединение стартера с венцом маховика для запуска двигателя.

Втягивающее реле включает в себя как механическую, так и электрическую составляющие стартера, обеспечивая их взаимодействие и координацию.

Тяговое реле, хоть и является интегральной частью стартера, но выступает как независимый элемент, крайне важный для функционирования системы запуска двигателя. Любые неполадки в работе этого устройства могут серьезно затруднить или даже сделать невозможным пуск двигателя. По этой причине при обнаружении первых признаков сбоя важно оперативно заняться ремонтом или полной заменой реле. Перед тем как приобрести новое реле, крайне важно тщательно ознакомиться с его разновидностями, характеристиками и принципами работы, чтобы выбор был максимально осознанным и корректным.

Детальный разбор конструкции, разновидностей и технических нюансов

Втягивающие реле, являющиеся неотъемлемой частью системы электростартеров современных автомобилей, обладают сложной и многофункциональной конструкцией. Эти устройства объединяют в себе два ключевых элемента: силовое реле и соленоид с подвижным якорем, который инициирует активацию системы, а также приводит в движение механизм бендикса для зацепления с маховиком.

Основной элемент втягивающего реле — цилиндрический соленоид, состоящий из двух основных типов обмоток: большой втягивающей обмотки и дополнительной удерживающей, которая намотана сверху. Корпус соленоида, изготовленный из высокопрочного диэлектрического материала, обеспечивает необходимую изоляцию и защиту внутренних компонентов. На его торцевой стороне установлены тяжелые контактные болты, выполненные из таких материалов, как сталь, медь или латунь, способные выдерживать экстремальные токи, которые могут достигать и превышать 800 ампер. Эти материалы выбраны из-за их способности противостоять высоким температурам и коррозии.

Внутри соленоида находится подвижный шток с контактным диском, обычно изготовленным из латуни или другого проводящего сплава. Шток, удерживаемый в оттянутом состоянии с помощью пружины, гарантирует разомкнутое состояние цепи в покое, что предотвращает нежелательное потребление энергии. Подвижный металлический якорь, расположенный внутри соленоида, оснащен углублением для взаимодействия со штоком и может быть оснащен различными механическими адаптерами для соединения с приводом стартера.

Втягивающие реле можно классифицировать по функционалу на два основных типа:

1. Реле, которые только замыкают силовую цепь, обеспечивая подачу напряжения от аккумуляторной батареи к электродвигателю стартера.
2. Реле, которые помимо замыкания силовой цепи также могут управлять дополнительными цепями, например, цепью катушки зажигания или другого оборудования.

Первый тип реле обычно оснащен четырьмя клеммами: двумя для силового подключения и двумя для подключения к обмоткам (втягивающей и удерживающей). Второй тип реле имеет пятую дополнительную клемму, оснащенную пружинящим контактом, который может быть замкнут контактным диском для активации дополнительных функций.

Установка

Реле устанавливаются на металлическом или диэлектрическом корпусе, который может быть как разборным, так и неразборным. На корпусе реле располагаются клеммы для подключения узла к соответствующим электрическим цепям, включая силовую цепь и цепь замка зажигания. Монтаж реле выполняется на корпусе стартера с использованием жестких креплений для обеспечения устойчивости и надежности в эксплуатации.

Эта усовершенствованная конструкция и многоуровневая функциональность втягивающих реле делают их критически важными компонентами в системе запуска двигателя, требующими тщательного подхода к выбору и обслуживанию.

Механизм действия тягового реле в системе запуска автомобиля

Все модели тяговых реле функционируют по стандартизированному принципу, который обеспечивает синхронизацию нескольких критически важных операций при пуске автомобильного двигателя.

Когда водитель поворачивает ключ в замке зажигания до позиции старта, это приводит к подаче электрического тока с аккумулятора на две основные катушки внутри соленоида: втягивающую и удерживающую. Взаимодействие тока с катушками генерирует магнитное поле, которое эффективно притягивает якорь к центру соленоида. Преодолевая усилие пружины, якорь перемещается до своей крайней точки, активируя механизм, который приводит в действие стартер.

Ключевые аспекты выбора, восстановления и обновления втягивающего реле

Тяговые реле подвергаются значительным нагрузкам – как электрическим, так и механическим, что часто приводит к их износу и выходу из строя даже при аккуратном использовании. Симптомы неисправности втягивающего реле могут варьироваться от отсутствия звука активации стартера при повороте ключа зажигания до неспособности стартера вращаться при полной зарядке аккумулятора или полном молчании устройства в момент попытки запуска двигателя. Проверка состояния реле может выявить такие проблемы, как обрывы в обмотках или повреждение контактов, которые могут быть загрязнены или обгореть.

Для точного определения проблемы следует использовать диагностические методы, указанные в сервисной книжке автомобиля. Часто ремонт реле оказывается экономически нецелесообразным из-за сложности или невозможности восстановления ключевых компонентов, таких как втягивающая или удерживающая обмотки. В таких случаях рекомендуется полная замена реле.

Выбирая новое реле, важно строго следовать указаниям производителя транспортного средства, опираясь на каталожные номера деталей, чтобы гарантировать совместимость и правильную функциональность стартера. Применение реле, не соответствующего спецификациям вашего автомобиля, может привести к неадекватной работе стартера или его полному отказу.

Замена втягивающего реле обычно требует снятия стартера с двигателя и его последующей разборки, что может потребовать использования специализированных инструментов. Важно осуществлять все электрические подключения с высокой аккуратностью, обеспечивая чистоту и надежность соединений, чтобы избежать потенциальных проблем с искрением или перегревом.

После установки нового реле желательно проводить регулярные осмотры и тестирования, следуя графику технического обслуживания, рекомендованному производителем. Правильный уход и своевременное обслуживание могут существенно увеличить срок службы втягивающего реле и стартера, обеспечивая надежный запуск двигателя.

Соблюдение этих рекомендаций позволяет обеспечить долговечность и надежность работы втягивающего реле, минимизировать риски его неожиданного отказа и поддерживать ваш автомобиль в оптимальном рабочем состоянии.
